臥式加工中心根據立柱可分為兩種結構，分別是動立柱和固定立柱這兩種，這兩種結構各有各的特點，各有各的優勢。今天小編主軸來介紹的是動立柱結構的臥式加工中心，顧名思義，動立柱結構的臥式加工中心的立柱是可以做運動軸運動的。那么動立柱臥式加工中心有那么結構呢，下面由小編為您一一介紹動立柱臥式加工中心結構。

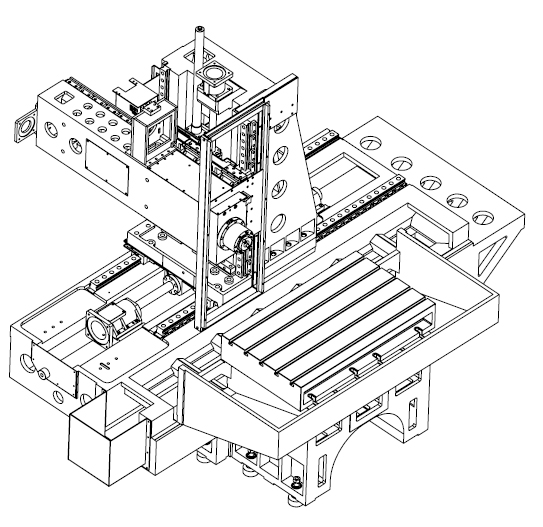

臥式加工中心（工作臺固定、立柱做X軸運動、主軸箱做Z、Y軸運動）

    工作臺固定、立柱做X軸運動、主軸箱做Z、Y軸運動

   這類動立柱臥式加工中心的主軸箱是側掛在立柱上面的，在市場上比較少見。此類臥式加工中心的工作臺是固定的，立柱做左右移動為X軸，主軸箱做前后移動為Z軸、做上下移動為Y軸。

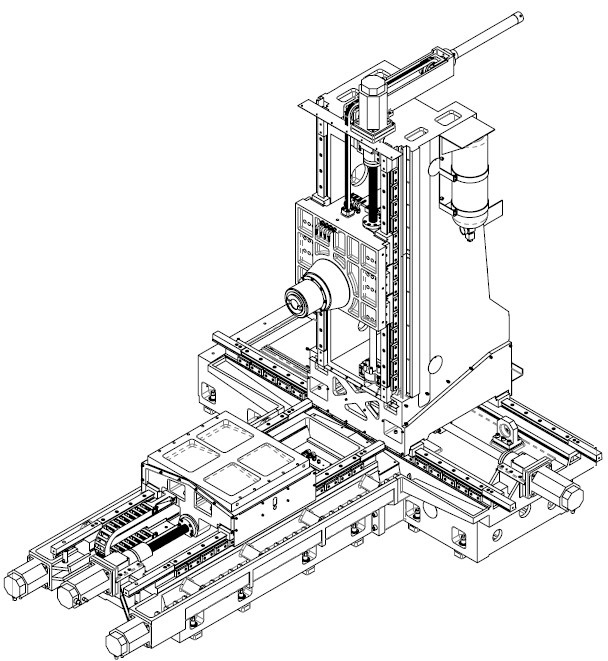

臥式加工中心（工作臺做Z軸運動、立柱做X軸運動、主軸箱做Y軸運動）

   工作臺做Z軸運動、立柱做X軸運動、主軸箱做Y軸運動

   該類動立柱臥式加工中心的主軸箱是正掛在立柱上的，這種類型的臥式加工中心在市場上比較常見的。此類臥式加工中心的工作臺做前后移動為Z軸，立柱做左右移動為X軸，主軸箱做上下移動為Y軸。

臥式加工中心（工作臺做X軸運動、立柱做Z軸運動、主軸箱做Y軸運動）

   工作臺做X軸運動、立柱做Z軸運動、主軸箱做Y軸運動

   該類動立柱臥式加工中心的主軸箱是正掛在立柱上的，這種類型的臥式加工中心在市場上也是挺常見的。此類臥式加工中心的工作臺做左右移動為X軸，立柱做前后移動為Z軸，主軸箱做上下移動為Y軸。
